Proyectos

Diseño, ejecución e implementación de proyectos de automatización en el área de building automation y procesos industriales. Integración de instrumentación en sistemas de control. Diseño y ejecución de prototipos didácticos de sistemas de control.

Industrial Electrical Panels and Enclosures

Diseño y fabricación de tableros y/o gabinetes de control y potencia, ofreciendo soluciones integrales para la industria.

Tableros recolectores

Fabricación de tableros recolectores con integración de PLC CtrlX. El tablero de control cuenta con alimentación en voltajes AC de 220 V o 440 V y DC de 24 V, mediante fuentes Rexroth. El sistema incorpora módulos de entradas y salidas digitales, así como módulos analógicos con rangos de -10 a 10 V y salidas de corriente de 4 a 20 mA. Además, dispone de comunicación serial RS-485 para protocolos Modbus RTU, y el PLC soporta protocolos como OPC UA, Modbus TCP/IP, Ethernet/IP y BACnet, lo que permite una integración confiable y eficiente con sistemas SCADA.

📍 Santo Domingo, Republica dominicana

Procedimiento de inspección: Ver video ▶
Proceso de elaboración: Ver video ▶

Automatización de procesos

Diseño, ejecución e implementación de proyectos de automatización en el área de building automation y procesos industriales. Integración de instrumentación en sistemas de control. Diseño y ejecución de prototipos didácticos de sistemas de control.

Control y monitorización en planta de aguas residuales (PTAR)

Se integró el monitoreo de elementos de sensores, instrumentación y actuadores del proceso, igualmente se agregaron equipos (Analizadores de red) por comunicación MODBUS TCP/IP. Se implementó un control PID y control ON/OFF, la visualización se muestra en un SCADA con funciones de control, alarmas, eventos y generación de reportes. Se realizó la implementación del IoT-Gateway de Rexroth donde se recopilan datos (variables) por diferentes protocolos de comunicación (OPC UA - MODBUS TCP/IP) se configuró para subir datos utilizando el protocolo de comunicación de MQTT.

📍 Boyacá, Tunja, Colombia

Video completo: Ver en YouTube ▶

Control y monitorización en planta de aguas residuales (PTAR), Faca

En este proyecto se desarrolló e implementó un sistema SCADA para el monitoreo y control integral de cada etapa del proceso de una Planta de Tratamiento de Aguas Residuales (PTAR). El sistema permite la visualización en tiempo real y la gestión operativa de variables clave como flujo, nivel, oxígeno disuelto y pH, a partir de señales adquiridas por sensores distribuidos a lo largo del proceso. La automatización se realizó utilizando controladores Siemens, garantizando una operación confiable, segura y eficiente en las etapas de pretratamiento, tratamiento primario, secundario y terciario.

📍 Cundinamarca, Faca, Colombia

Video completo: Ver en YouTube ▶

Actualización de HMIs y rutinas de control en procesos hidráulicos

Se desarrolló un proyecto orientado a la actualización de la interfaz HMI de un banco de pruebas para bombas y válvulas hidráulicas, mejorando la visualización de variables y la operación del sistema, logrando una interacción más intuitiva y eficiente para el usuario. Adicionalmente, se implementó un sistema SCADA para la supervisión, monitoreo y control centralizado del proceso. Se utilizó un HMI de Bosch Rexroth y el sistema SCADA fue desarrollado en WinStudio, permitiendo una gestión integral y confiable del banco de pruebas.

📍 Lima, Perú

Video completo: Ver en YouTube ▶

Building Automation

Automation building permite visualizar, controlar y monitorear todos los sistemas conectados en una única o múltiples interfaces según sus requerimientos.

Visualización, control y monitoreo de sistemas integrados de transporte público

Se realizó la integración de sistemas de ACC (aire acondicionado), analizadores de energía, ascensores, escaleras, CCTV, SCA, telefonía, boletería, iluminación, ventilación, megafonía y central de incendios. Utilizando protocolos SNMP, OPC, MODBUS TCP-IP y MODBUS-RTU. Se desarrollaron múltiples SCADAS interconectados que permiten el monitoreo, control y gestión de alarmas y eventos.

📍 Guayaquil, Ecuador

Video completo: Ver en YouTube ▶

Automatismo de la Universidad Nacional

Se realizó la recolección y monitoreo de señales digitales y analógicas provenientes de sistemas e infraestructura industrial, incluyendo subestaciones eléctricas, plantas eléctricas, sistemas UPS y AAC, sistemas hidráulicos y procesos de tratamiento de agua en PTAR. Se supervisaron variables críticas como presión, temperatura, caudal, parámetros eléctricos mediante analizadores de red, estados y alarmas de UPS, así como la operación de bombas, entre otras señales relevantes para la operación de la infraestructura.

📍 La Paz, Cesar, Colombia

Video completo: Ver en YouTube ▶

Retro adaptación de sistemas de control y movimiento Bosch Rexroth

Adaptación de tecnologías antiguas por las últimas versiones de fábrica.

Retrofit de empacadora de cartón

Cambio de servomotores y drives (convertidores) de la línea ANAX - IndraMat por servomotores y drives (convertidores) de la línea INDRADRIVE - Bosch Rexroth, de una Flexo Folder empacadora de cartón, modificando todos los ejes o eje a eje.

📍 Cundinamarca, Colombia - Medellín, Colombia - Barranquilla, Colombia

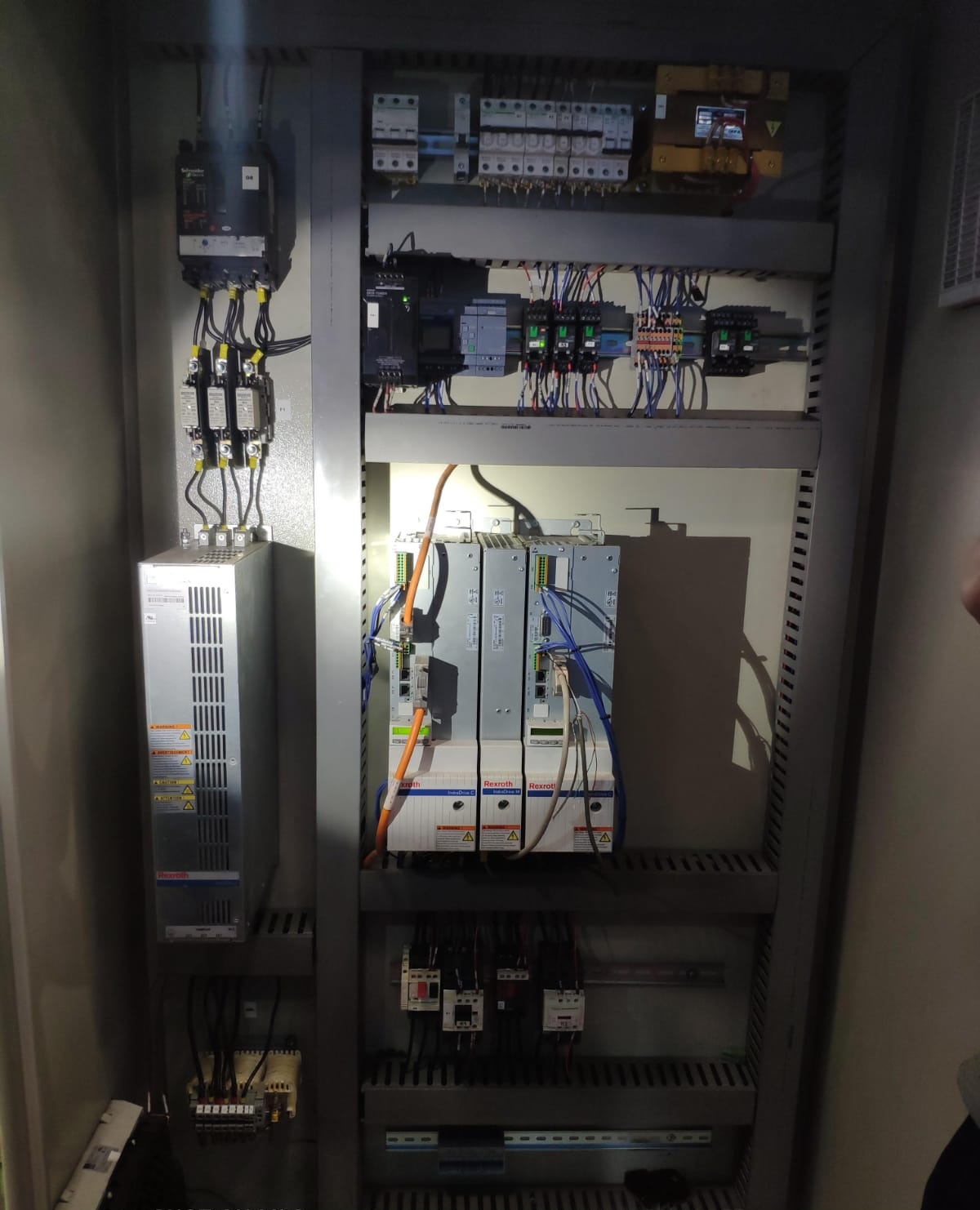

Tablero de potencia con equipos INDRADRIVE Bosch Rexroth

Proyectos Especiales

Diseño, ejecución e implementación de proyectos didácticos orientados a la simulación y control de procesos industriales.

Simulación de proceso industrial

Se desarrolló una línea de ensamble manual para piezas didácticas como parte de la integración de soluciones de Industria 4.0 orientadas al aprendizaje académico en procesos de manufactura industrial, incorporando estaciones de trabajo conectadas mediante bandas transportadoras con el sistema TS1 de Rexroth, junto con actuadores, sensores industriales y tecnología RFID para la identificación y gestión de cada pieza durante el proceso.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Sytronix - Simulación con cilindro hidráulico

Simulación de control PID de presión y caudal utilizando un módulo Sytronix FcP. El vástago del cilindro se desplaza verticalmente en ciclo continuo. Puede operarse localmente desde panel físico o remotamente desde tablet. La presión se monitorea mediante manómetro físico y desde interfaz gráfica.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Cytropac

Se desarrolló un banco de pruebas hidráulico basado en la unidad CytroPac de Bosch Rexroth, el cual permite la simulación y control PID de presión y caudal. El sistema está compuesto por una unidad hidráulica integrada por motor y bomba, controlada mediante un variador EFC y un PLC Bosch Rexroth a través del protocolo Sercos III. El control y monitoreo del sistema se realiza por medio de una interfaz gráfica (HMI) accesible desde una tablet.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Sistema de entrenamiento de movimiento lineal (servomecanismo)

Este proyecto consiste en un módulo didáctico de servomecanismo compuesto por un drive INDRADRIVE, un servomotor MSM y un cilindro acoplado, que permite el control preciso de movimiento en aplicaciones lineales, operando en modo manual o automático desde una interfaz gráfica donde se pueden configurar parámetros como velocidad y límites de posición.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Módulo CtrlX

Módulo didáctico ctrlX Automation diseñado para la formación y experimentación en automatización industrial. Integra un controlador ctrlX de Bosch Rexroth con 8 entradas y 8 salidas digitales, permitiendo la conexión, monitoreo y control de señales de campo. El módulo facilita prácticas de programación, diagnóstico y comunicación industrial en un entorno compacto, seguro y modular.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Banco de pruebas de alto voltaje y resistencia de aislamiento

Se desarrolló un banco de pruebas para ensayos de alto voltaje y resistencia de aislamiento utilizando el equipo GPT-9804 de Bosch Rexroth. El sistema incorpora una fuente de voltaje de 0 a 1 kV y una fuente de corriente de hasta 250 A, ambas controladas mediante señales analógicas desde un PLC ctrlX de Bosch Rexroth. El equipo cumple con los estándares necesarios para validar pruebas de alto voltaje, resistencia de aislamiento y puesta a tierra en servomotores y drives Bosch Rexroth.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Banco de pruebas para compensación de voltaje y corriente

Se desarrolló un banco de pruebas para la compensación de alto voltaje en equipos Bosch Rexroth, utilizando una fuente de tensión regulable de 0 a 1 kV y una fuente de corriente de hasta 500 A. El sistema es controlado mediante un PLC Bosch Rexroth L10 y dispone de una HMI para la supervisión y ajuste de ambas fuentes a través de señales analógicas.

📍 Bogotá, Colombia

Video completo: Ver en YouTube ▶

Módulo anticorto

Módulo de seguridad alimentado a 24 VDC. Protege los equipos ante cortocircuito en la línea de salida. Incluye indicadores luminosos y botón de reset.

📍 Bogotá, Colombia

Industry 4.0 - Módulo didáctico

Módulo alimentado a 120 VAC con PLC, IoT-Gateway PR21 y fuente 24 VDC. Entradas y salidas analógicas y digitales conectadas a borneras. Incluye paro de emergencia y dispositivos de operación.

📍 Bogotá, Colombia

Integración de instrumentación en sistemas de control y movimiento

Diseño, desarrollo e implementación de sensórica para mejorar la supervisión y el control de procesos en máquinas industriales.

Control de seguridad

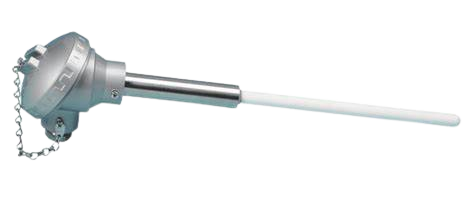

Integración de dos termocuplas para monitorear la temperatura del horno de secado en el proceso de impresión en el HMI de la máquina con apagado automático de emergencia.

📍 Bogotá, Colombia

Tablero de potencia con equipos INDRADRIVE Bosch Rexroth
